  • エアロッドフィーダー


  • シンプル&スタンダードな高性能を低コストで。

  • 幅広い用途と設備に強力なナット保持力を発揮。


概 要

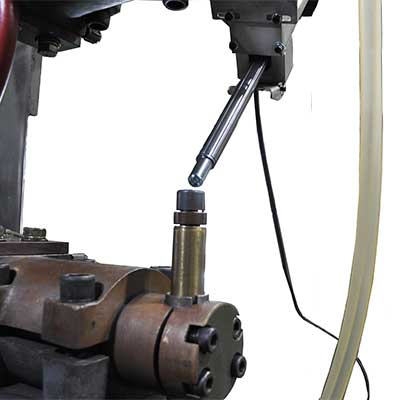

エアロッドフィーダー供給部の動作

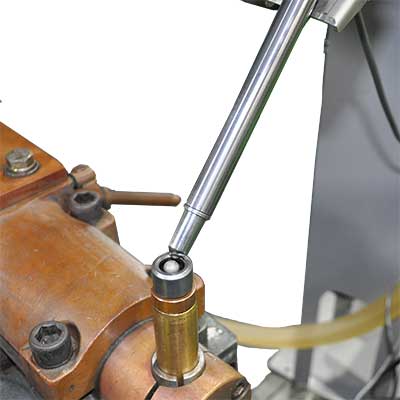

動作イメージ
(エアロッドフィーダー供給部)
  • シンプル&スタンダードかつ高性能を劇的な低コストで実現しました。

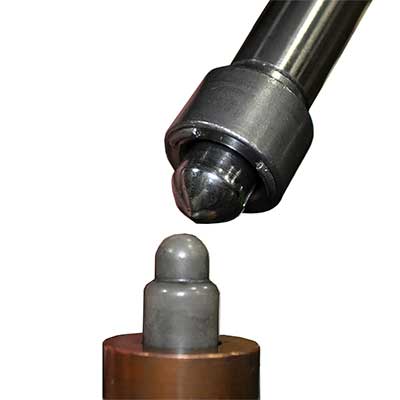

  • ユニットはロッド先端の逆噴射エアーによる安定した保持力を実現。

  • 選別機はマグネット方式を採用。作業中のノイズを大幅に改善し、安定供給を実現。
供給の可能なナット

四角ナット M5〜M16
六角ナット M5〜M16
●3点突起 ●6点突起 ●パイロットつき
丸ナット M5〜M16
●3点突起 ●全周突起(シーリング) ●パイロットつき ●逆パイロット
六角および丸フランジナット M5〜M14
プレートナット M6〜M12
ひし形ナット 特殊
クリンチナット 特殊



特 長
Focus 1  強力なナット保持力
  • ロッド先端の逆噴射エアーにより、ナットを強力に保持します。

  • 供給距離・時間に関わらず安定した保持力を発揮します。
  • (マグネット保持による供給のように、磁力低下によるナットのこぼれはありません。)

Focus 2  用途・設備に応じた供給距離
  • 100mm〜500mmの範囲で供給距離が選べます。

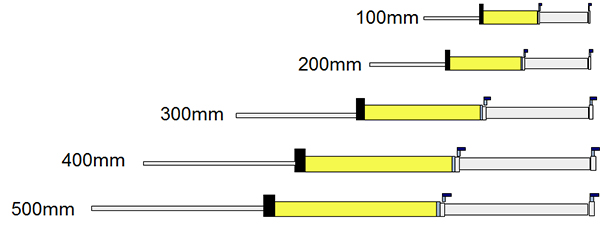

  • 供給距離イメージ図

Focus 3  より広い供給角度を実現
  • 10°〜50°の供給角度で供給出来るため、難しい角度からで供給OK。

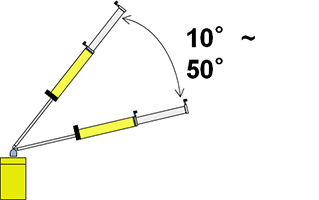

  • 供給角度イメージ図

Focus 4  つまみ調整不要で安定した高い選別能力を実現
  • ナットはマグネットにより選別されるため、ナットの量に関わらず安定した選別が可能になります。

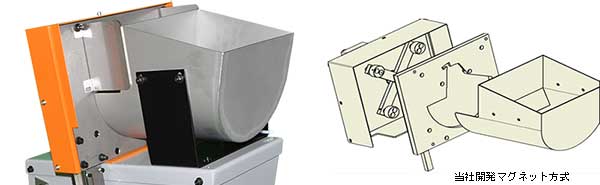

  • 選別機:当社開発マグネット方式

Focus 5  コンパクト設計
  • スリムボディーで狭いスペースにもフィット。

  • 省スペースで余った場所を有効活用。

Focus 6  シンプル構造により消耗品コストを低減
  • 消耗品部品は3種類。

  •  ・ヒンジカバー  ・バネ  ・チューブ
仕 様

日 本 北アメリカ 中 国
電 源 AC100V(50Hz 60Hz) AC110V(60Hz) AC220V(50Hz)
エア圧 入力圧 0.400.5Mpa
制 御 三菱 FX1S/OMRON CPM1A
対応パーツ 四角•六角•六角ガイド付•フランジ付ナット•T型ナット 他※1
対応サイズ M4∼M14
供給ホース長 2.5m(標準)∼12m

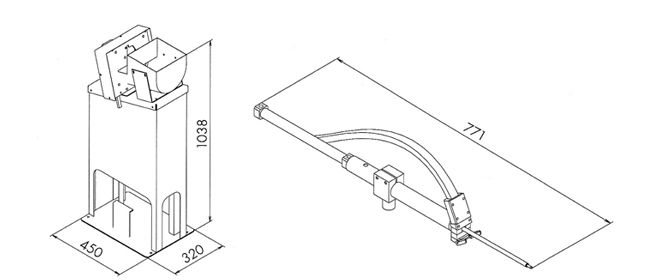

仕様図面
※1. 形状によっては対応できない場合がございます。


関連商品
    新製品  オプション
新製品
セレクトマスター
標準のナット裏表判別は選別片で行い、同一面のみ送給する仕組みになっています。 それに加え、新たにコンピューターにナットの高さを入力することで裏表判別を行い、判別後に全てのナットの高さを同一面に修正する仕組みを構築しました。
これにより、送り出し個数の増加と突起部分の高さに関わらず、正確に裏表を判別し同一面に揃えてナットを供給できるようになりました。
(※ナット形状によっては対応できない場合がございます。)

対応機種: エアロッドフィーダー
      フィーダーメイト
定置とフィーダーの一体化で省スペース化
省スペース化への提案としてミニフィーダーの開発を行いました。
定置と一体化させること、供給ユニットが定置の後方から出せることで省スペース化を実現できます。

対応機種: エアロッドフィーダー
ミニフィーダーによる省スペース化
お客様からの省スペース化の要望に応え、選別機を小さくすることで定置との一体化も可能にしました。
(※制御は別。)

対応機種: エアロッドフィーダー
      フィーダーメイト
外寸の異なるナットの送給防止
例えば同じ四角ナットで外寸が異なるナットが混入した場合。 規定より大きいナットは選別片で弾かれて送給しませんが、規定より小さいナットが混入して場合は送給してしまう可能性があります。
そこで弊社では送給ユニット側に落とし穴を作り、規定より小さい外寸のナットが送られた場合はこの落とし穴で「払い箱」に落とすことができます。

対応機種: エアロッドフィーダー
オプション製品
かさ上げホッパーにより大量のナット ボルトが投入可能。
お客様からのナット ボルトの補充頻度を減らしたいとの要望に応え、ホッパーかさ上げオプションを開発しました。 これにより、例えばM6四角ナットではホッパー満杯で約8,000個ですが、かさ上げホッパー取り付けで14,000個ホッパーに投入ができます。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
窓付きホッパー蓋
消音効果とボルト ナットの飛び出し防止のため、従来よりホッパー蓋を取り付けることが可能ですが、ホッパー蓋に窓を取り付けることでホッパーのナット ボルトの残量を確認できるようにしました。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
残量センサーによりホッパー内の残数感知。
お客様からナット ボルトの補充を自動化したいので、ホッパー内のナット ボルトの充填率が知りたいとの要望がありました。 ホッパー内のナット ボルト面の高さをセンサーで感知し、任意の面の高さでナット ボルトの補充タイミングを決めることができる提案を行いました。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
インバーターモーターの搭載。
お客様のモーターの回転数を切り替えたいとの要望に応え、インバーターモーターを搭載しました。 これにより供給量の調整が簡単にできるようになりました。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
