　ホーム　>　サーボ式定置溶接機
Youtube
　特長 　仕様 　押込みテスト


Servo 400×400

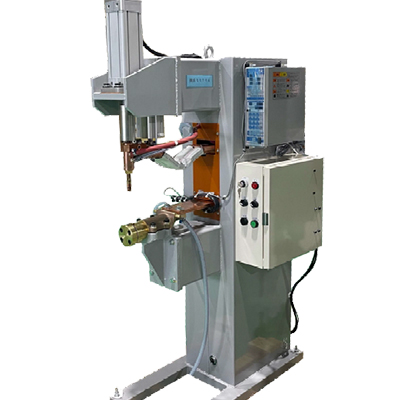

  • サーボ式定置溶接機

  • 安定した溶接環境を実現。

  • 細かなストローク変更が可能。

M6　　　　　　　　　　　　　　　　M8

　　　　M10　　　　　　　　　　　　　　　M10
↑ページトップへ
特　長

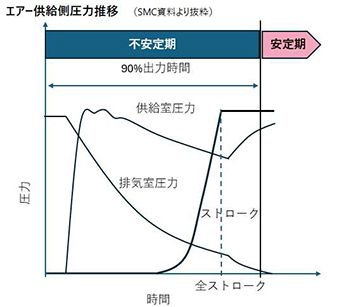

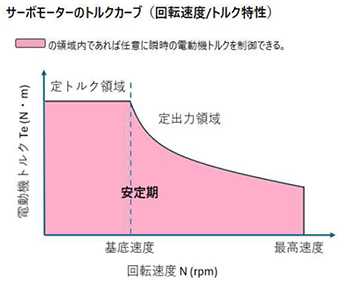

Focus 　メリット <<特許申請中>>

メリット：

    エアを使用しません。

    加圧力が安定します。

    細かなストローク変更ができます。

    4条件のストロークが保存可能です。

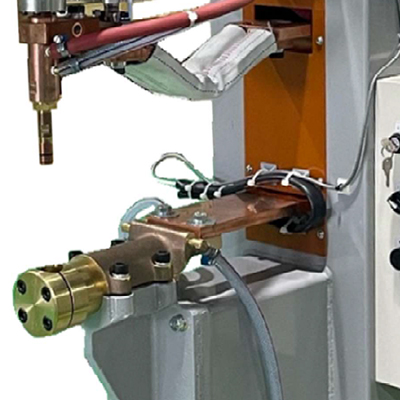

    フォロースプリング装備で加圧の追随性アップ。
↑ページトップへ

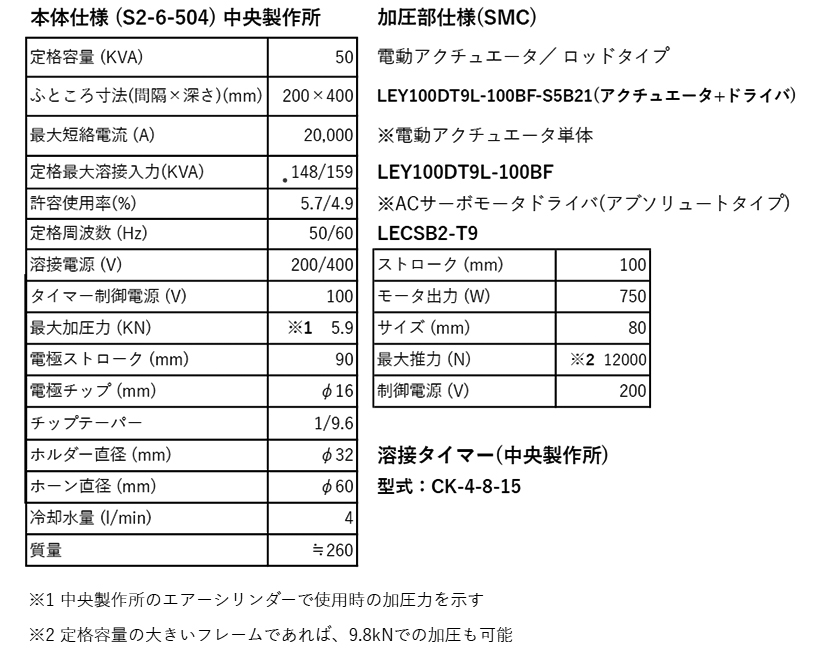

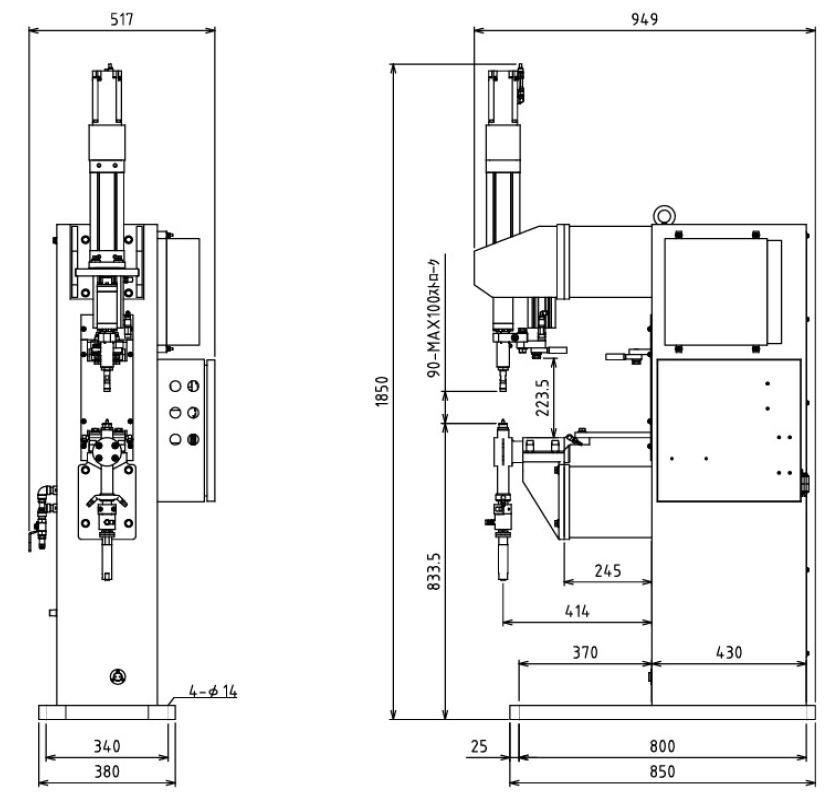

仕　様


↑ページトップへ
押込みテスト

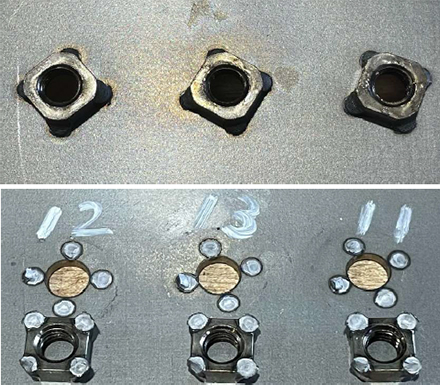

    テスト①

    材質：ハイテン (980)

    板厚：t=2.0

    ナット：M6四角ナット

    【溶接条件】　加圧力：2.6kN　サイクル：6　電流：8.0kA

    押込み荷重／左：8.50kN　中：9.40kN　右：7.80kN

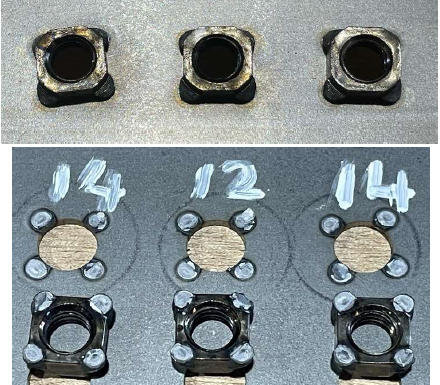

    テスト②

    材質：ハイテン (980)

    板厚：t=2.0

    ナット：M8四角ナット

    【溶接条件】　加圧力：3.0kN　サイクル：8　電流：9.0kA

    <押込み荷重／左：9.40kN　中：8.50kN以上　右：9.40kN以上

↑ページトップへ

押し込み検査データまとめ
ナット形状／サイズ
材質 板厚 M6SQ M8SQ M10SQ M6HEX M8HEX M10HEX M8HF
SPCN2-N 1.0mm 4.80kN 3.85kN 5.14kN 8.35kN 5.14kN
SPC 1.4mm 5.40〜6.80kN 7.00〜8.50kN
SPC(DS) 1.8mm 8.50kN〜上限 上限 7.80〜8.50kN
SPFC(980) 1.6mm 8.50kN
SPFC(980) 2.0mm 8.50kN
Hot材 1.4mm 5.40〜8.50kN
Hot材 2.3mm 5.40kN
ハイテン(980) 1.0mm 7.00〜7.80kN 4.20〜7.00kN 6.00kN
SPCM440W-55-55
メッキハイテン		 1.4mm 6.00〜9.40kN 4.49kN 9.63kN
メッキハイテン(440) 2.0mm 4.80〜6.00kN 7.80〜8.50kN 6.00〜7.00kN

JFS規格で検査
ナット形状／サイズ
材質 板厚 M6SQ M8SQ M10SQ M6HEX M8HEX M10HEX M8HF
JAC590R-45/45
メッキハイテン(590)		 1.6mm 4.80〜6.80kN 6.00〜7.80kN
JSC980YL
JSC(980)		 1.6mm 4.80〜6.80kN 6.00〜7.80kN 8.50kN
JSC980YL
JSC(980)		 2.0mm 4.80〜6.80kN 6.00〜7.80kN 8.50kN
