  • ニューフィーダーメイト


  • タクト改善や複雑なフクロ状の溶接に最適。

  • ナット供給の正確・安定性も飛躍的に向上します。


概 要

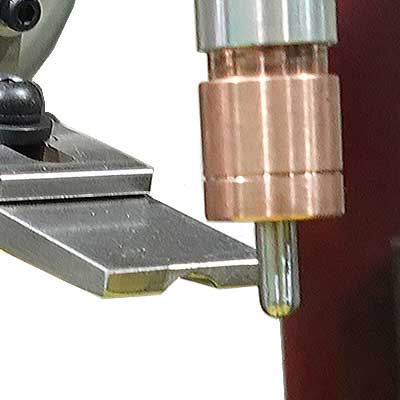

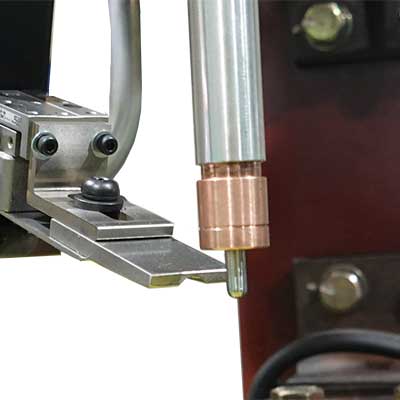

ニューフィーダーメイト先端可動部
(ニューフィーダーメイト先端可動部)
  • 従来よりもフィンガー部の可動域を拡大させ、ボルト保持の安定・確実性を向上。ネジやボルトへの負荷も少なく部品にやさしい独自の構造を開発しています。

  • 選別機に独自のマグネット方式を採用することで、作業中のノイズを大幅に改善し安定供給を実現。
特 長
Focus 1  作業タクトを飛躍的に改善

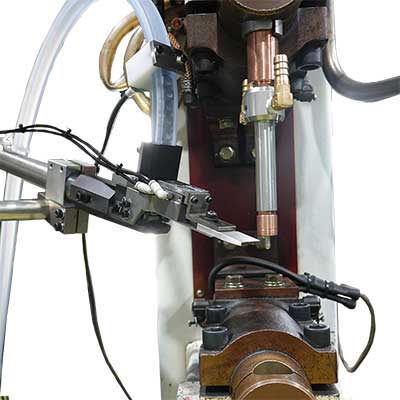

  • 溶接完了後、次のナットを上部電極に供給・待機させることにより、従来のナット供給時間を削減することで、作業タクトの改善が可能となりました。

Focus 2  従来供給困難な部品の溶接を可能に。
  • マグネットまたはエアーによりナットを上部電極に保持する為、フクロ形状やこれまで供給困難な部品の溶接を可能にしました。

Focus 3  コンパクト&消音設計
  • スリムボディーで狭いスペースにもフィット。

  • 省スペースであまった場所を有効活用。

  • ナットはマグネットにより選別される為、耳障りなバイブレーションノイズがありません。

仕 様

日 本 北アメリカ 中 国
電 源 AC100V(50Hz、60Hz) AC110V(60Hz) AC220V(50Hz)
エア圧 入力圧 0.400.5Mpa
制 御 三菱 FX1S/OMRON CPM1A
対応パーツ 四角・六角・六角ガイド付・フランジ付ナット※1
対応サイズ M5∼M12
供給ホース長 2.5m(標準)∼12m

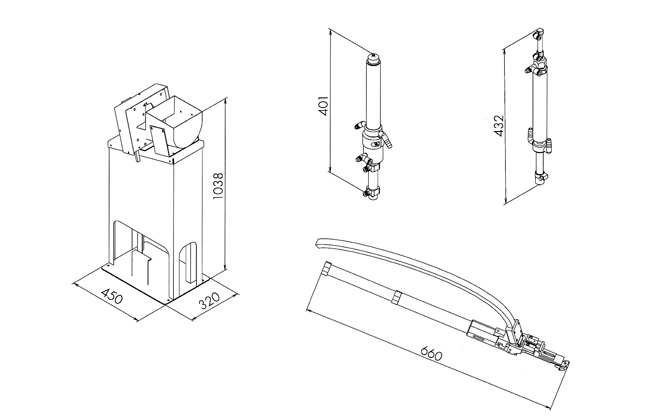

仕様図面
※1. 形状によっては対応できない場合がございます。


関連商品
    新製品  オプション
新製品
セレクトマスター
標準のナット裏表判別は選別片で行い、同一面のみ送給する仕組みになっています。 それに加え、新たにコンピューターにナットの高さを入力することで裏表判別を行い、判別後に全てのナットの高さを同一面に修正する仕組みを構築しました。
これにより、送り出し個数の増加と突起部分の高さに関わらず、正確に裏表を判別し同一面に揃えてナットを供給できるようになりました。
(※ナット形状によっては対応できない場合がございます。)

対応機種: エアロッドフィーダー
      フィーダーメイト
ミニフィーダーによる省スペース化
お客様からの省スペース化の要望に応え、選別機を小さくすることで定置との一体化も可能にしました。
(※制御は別。)

対応機種: エアロッドフィーダー
      フィーダーメイト
フィーダーメイトの対応ナット拡大
対応ナットが四角のみでしたが、丸、四角、フランジと幅広く対応が可能になりました。

対応機種: フィーダーメイト
オプション製品
かさ上げホッパーにより大量のナット ボルトが投入可能。
お客様からのナット ボルトの補充頻度を減らしたいとの要望に応え、ホッパーかさ上げオプションを開発しました。 これにより、例えばM6四角ナットではホッパー満杯で約8,000個ですが、かさ上げホッパー取り付けで14,000個ホッパーに投入ができます。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
窓付きホッパー蓋
消音効果とボルト ナットの飛び出し防止のため、従来よりホッパー蓋を取り付けることが可能ですが、ホッパー蓋に窓を取り付けることでホッパーのナット ボルトの残量を確認できるようにしました。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
残量センサーによりホッパー内の残数感知。
お客様からナット ボルトの補充を自動化したいので、ホッパー内のナット ボルトの充填率が知りたいとの要望がありました。 ホッパー内のナット ボルト面の高さをセンサーで感知し、任意の面の高さでナット ボルトの補充タイミングを決めることができる提案を行いました。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
インバーターモーターの搭載。
お客様のモーターの回転数を切り替えたいとの要望に応え、インバーターモーターを搭載しました。 これにより供給量の調整が簡単にできるようになりました。

対応機種: エアロッドフィーダー
      フィーダーメイト
      ボルトフィーダー
